Packet Tracer (Partes de la ventana)

¿Qué es el packet tracer?

Es un potente programa de simulación de redes, los cuales se de la experimentación del comportamiento de esta, su propósito es ser usado como un producto educativo que brinda exposición a la interfaz comando – línea de los dispositivos de Cisco para practicar y aprender por descubrimiento

Partes del Packet Tracer:

Opciones básicas del programa:

Documentos: permite manejar el documento, crear uno nuevo, guardarlo, abrir un documento anteriormente guardado, imprimir y salir.

Editar: posee las opciones de cortar, copiar, pegar, deshacer y rehacer.

Opciones: donde se configura el lenguaje y las preferencias del usuario con respecto

Vista: Donde se permita aumentar o reducir el tamaño del área donde se trabaja la red. También es posible ajustar preferencias con respectos a las barras de tarea.

Herramientas: es donde se encuentran las herramientas de dibujo con respecto al área de abarcara la red.

Extensiones: permite trabajar de manera simultaneo con otros ordenadores, guardar documento sin Internet para las sesiones multi-usuario.

Ayuda: contiene tutoriales, la versión del programa, tablas de contenido y la opción de reportar problemas.

Acciones de dibujo:

Seleccionar

Mover objetos

Colocar nota

Eliminar objeto escogido

Inspeccionar

Herramienta de dibujos, usada para pruebas en redes que se circulan.

Ajustar el tamaño de la forma.

Agregar mensaje: sirve para agregar un mensaje que sera enviado de un dispositivo a otro.

Agregar mensajes complejos: aquí se detallan mensajes pero cumplen con la misma finalidad que agregar mensajes.

Acceso rápido:

Nuevo documento.

Exportar

Guardar

Imprimir

Copiar

Deshacer

Rehacer

Aumenta vista

Disminuir vista

Paleta de dibujos

Dialogo de dispositivos personalizados.

Espacio Lógico o Físico:

Espacio lógico es donde nosotros armamos la topologia, ya sea grande, chica, mediana y tenemos todo ahí.

Espacio físico, como es un programa que simula redes, podemos armar conexiones entre distintas zonas y lo que muestra es como seria en la vida real la red que estamos armando, básicamente se muestra eso. Generalmente se trabaja en el espacio lógico.

Simplemente en esta parte es donde vamos a armar nuestra topolopia.

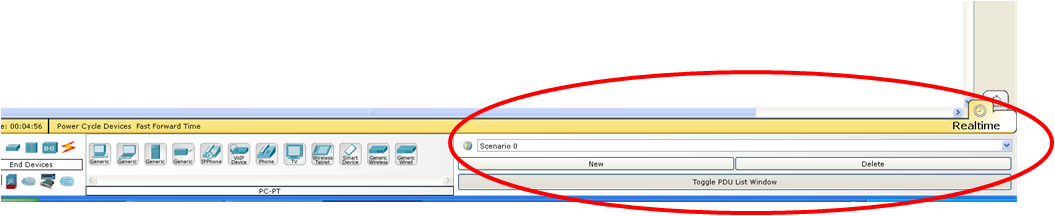

Tiempo real y Simulación

tiempo simulado

Tiempo real
En esta parte, encontramos los escenarios donde nos muestra información de los pdu’s enviados, donde dice T y S, , podemos hacer el seguimiento de los pdu.

Tiempo real cuando enviamos un pdu no vamos a poder ver en detalle lo que pasa.

Simulación(nos abre el menú que esta en la imagen) podemos verlo y además podemos decirle que protocolos queremos ver.

el protocolo ICMP( es el famoso ping) vamos a editar filtros y marcamos solamente ICMP.

Dispositivos Principales y Dispositivos detallados:

Principal

Detallado

Principal: Aquí se encuentran los enrutadores, switchs, hubs, conexiones, dispositivos inalambricos, dispositivos no inalambricos, seguridad y la conexión multi-usuario.

Detallado: Se encuentran los diferentes tipos de dispositivos dentro de cada categoría, clasificados por números y series específicos para determinar su función o protocolos funcionables.

Videos como referencia del tema:

link: http://edutin.com/curso-de-CISCO-Packet-Tracer-131

Comandos Básicos para trabajar en Packet Tracer

Comandos básicos para trabajar con Packet Tracer

Modo de Usuario:

El símbolo > que aparece después del nombre del HOST indica que se pueden ejecutar comandos en el Modo de usuario.

Algunos de los comandos disponibles en el Modo de usuario son los siguientes:

enable	Acceso al Modo de administrador.
exit	Finaliza la conexión con el router.
ping	Envía mensajes de petición de eco.
show	Muestra información del sistema.
show version	Información no privilegiada de hardware y software
traceroute	Traza una ruta hasta un destino (número de saltos). Ejemplo: traceroute 192.168.1.4

Para obtener la lista completa de comandos, hay que escribir el signo de interrogación ? en la línea de comandos.

Modo de administrador

El Modo de administrador permite ver o cambiar la configuración del router. Para acceder a este modo desde el Modo de usuario hay que ejecutar el comando enable:

Algunos de los comandos disponibles en el Modo de administrador son los siguientes:

configure	Opciones de configuración.
configure terminal	Accede al Modo de configuración global
clear ip route *	Borra la tabla de rutas.
disable	Retorna al Modo de usuario.
exit	Finaliza la conexión con el router.
ping	Envía mensajes de petición de eco.
reload	Reinicia el sistema.
show	Muestra información privilegiada del sistema.
show interfaces	Información de las interfaces
show interfaces description	Muestra las interfaces del equipo, estado de Capa Física y Capa de Enlace y descripción.
show ip arp	Muestra la tabla ARP
show ip route	Muestra la tabla de rutas
show protocols	Información IP y enrutamiento
show running-config	Muestra la configuración completa del equipo
show startup-config	Configuración de arranque del sistema

Modo de configuración global

El Modo de configuración global permite cambiar parámetros de configuración del host y sirve de puerta de acceso a los modos de configuración de las interfaces y de los protocolos de enrutamiento que se describen en los dos apartados siguientes. Para acceder a este modo desde el Modo de administrador hay que ejecutar el siguiente comando:

Algunos de los comandos disponibles en este modo son los siguientes:

end	Regresa al Modo de administrador.
exit	Regresa al Modo de administrador.
interface	Accede al Modo de configuración de la interfaz seleccionada. Ejemplo: interface Ethernet 0 interface Serial 0
ip	Configuración IP.
ip route	Establece una ruta estática
ip routing	Habilita el enrutamiento IP
no	Niega un comando (ejecuta lo contrario al comando).
no ip routing	Deshabilita el enrutamiento IP
router	Selecciona un protocolo de enrutamiento para configurarlo.
router rip	Selecciona el protocolo RIP

Modo de configuración de interfaz

El Modo de configuración de interfaz se utiliza para configurar una interfaz del router, por ejemplo, para asignarle una dirección IP. Para acceder a este modo desde el Modo de configuración global hay que ejecutar el comando interface seguido del nombre de la interfaz que se desea configurar, por ejemplo

Algunos de los comandos disponibles para configurar las interfaces de red son los siguientes:

clock	Configura el reloj de la interfaz serie, en bits por segundo. Ejemplo: clock rate 4800
encapsulation	Tipo de encapsulado para la interfaz serie.
encapsulation hdlc	Encapsulado hdlc (High Level Data Link)
ip	Comandos de configuración de IP.
ip address dirección_IP máscara	Asignación de dirección IP
shutdown	Deshabilita la interfaz seleccionada.
no shutdown	Habilita la interfaz seleccionada

Modo de configuración de router

El Modo de configuración de router se utiliza para establecer o modificar los parámetros de un determinado protocolo de enrutamiento. Para poder acceder a este modo, primero hay que habilitar el enrutamiento IP en el router desde el Modo de configuración global:

Algunos de los comandos que se pueden ejecutar en este modo con el protocolo RIP son los siguientes:

exit	Sale del modo de configuración del router.
network	Habilita el protocolo RIP en una red IP. Ejemplo: network 192.168.4.0
no network	Deshabilita la red Ejemplo: no network 192.168.4.0
version	Cambia la versión del protocolo RIP. Ejemplo: version 2 Cambia a RIPv2

Otros comandos de interés:

A continuación se detallan algunos comandos que pueden ser de utilidad para completar el Packet Tracer.

show interfaces status (para switches)	Muestra las interfaces del equipo, descripción, estado, VLAN, dúplex, velocidad, tipo.
show mac-address (para switches)	Muestra la dirección MAC de la VLAN por defecto.
show ip interface brief (para routers y PC’s)	Muestra las interfaces del equipo, su dirección IP, estado de Capa Física y Capa de Enlace.
